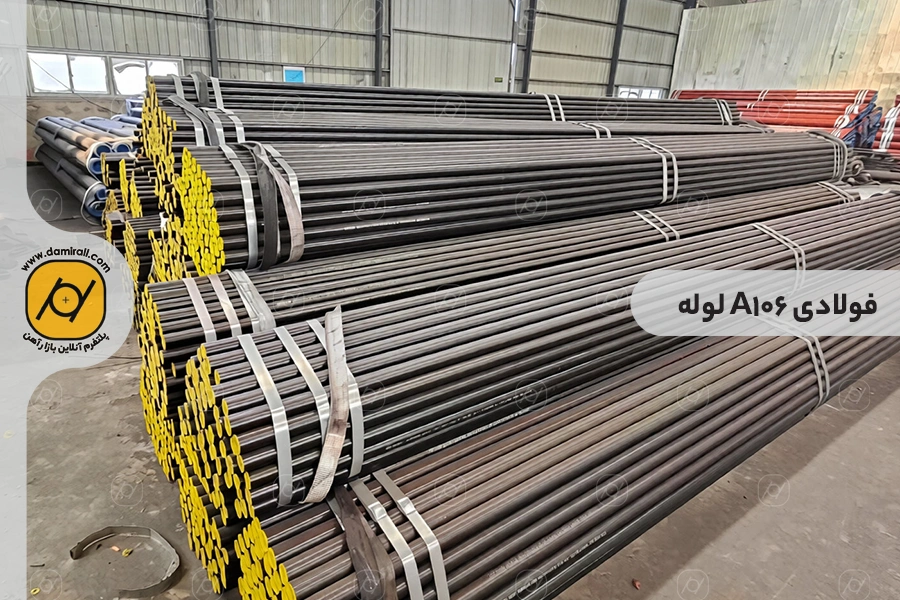

لوله A106 فولادی

طراحی و اجرای سیستم های پایپینگ در واحدهای فرآیندی، به متریالی نیاز دارد که بتواند هم زمان فشارهای بالا و حرارت زیاد را تحمل کند و پایداری ساختاری خود را حفظ کند. انتخاب مقاطع فولادی نامناسب در چنین شرایطی، علاوه بر افزایش هزینه های نگهداری، می تواند به بروز مشکلات جدی در تجهیزات و حتی توقف فرآیند تولید منجر شود. به همین دلیل، انتخاب لوله مناسب برای انتقال سیالات داغ در پالایشگاه ها، نیروگاه ها و صنایع پتروشیمی اهمیت زیادی دارد. لوله A106 یکی از گزینه های مناسب برای این کاربردهاست و به دلیل برخورداری از مشخصات فنی لازم برای کار در دما و فشار بالا، در خطوط فرآیندی استفاده می شود.

در این بخش مشخصات فنی، ویژگی ها و کاربردهای لوله A106 بررسی شده است تا مهندسان، طراحان و پیمانکاران بتوانند هنگام انتخاب و خرید این لوله، تصمیم دقیق تری بگیرند.

مشخصات لوله A106

یکی از ویژگی های مهم لوله فولادی A106، ساختار یکپارچه و بدون درز آن است. این لوله ها برای استفاده در شرایط کاری سخت و خطوطی که تحت فشار و دمای بالا قرار دارند، تولید می شوند. در فرآیند تولید این محصول نیز استفاده از فولاد آرام یا اکسیژن زدایی شده (Killed Steel) اهمیت دارد.

در زمان ریخته گری، سیلیسیم موجود در ترکیب فولاد به جذب اکسیژن آزاد کمک می کند و احتمال تشکیل حفره ها و عیوب ناشی از گاز در ساختار فلز را کاهش می دهد. این موضوع به یکنواختی بیشتر ساختار فولاد کمک می کند و در کنار ترکیب شیمیایی و شرایط تولید، بر عملکرد لوله در دماهای بالا اثرگذار است. بسته به سایز و ضخامت، لوله A106 می تواند به روش نورد گرم یا کشش سرد تولید شود تا دقت ابعادی مورد نیاز در کاربردهای مختلف تأمین شود.

آنالیز شیمیایی

عملکرد لوله در شرایط دمای بالا، تا حد زیادی به ترکیب شیمیایی و کنترل مقدار عناصر آلیاژی آن بستگی دارد. در لوله A106، محدوده مشخصی برای عناصر اصلی و ناخالصی ها در نظر گرفته شده است تا بین استحکام، چقرمگی و قابلیت جوشکاری تعادل مناسبی ایجاد شود. مهم ترین عناصر موجود در این گرید به شرح زیر است:

خواص مکانیکی

توانایی تحمل تنش های مکانیکی، یکی از ویژگی های مهم لوله A106 برای استفاده در خطوط لوله تحت فشار است. این محصول در گریدهای مختلفی تولید می شود و گرید B (لوله a106 گرید b) یکی از گریدهای پرکاربرد آن است. در این گرید، حداقل خواص مکانیکی به شرح زیر است:

• استحکام تسلیم: حداقل ۲۴۰ مگاپاسکال
• استحکام کششی: حداقل ۴۱۵ مگاپاسکال
• ازدیاد طول: حداقل ۳۰ درصد در نمونه های استاندارد

در کنار استحکام، شکل پذیری لوله نیز اهمیت دارد. میزان ازدیاد طول نشان می دهد که لوله تا چه اندازه می تواند پیش از شکست، تغییر شکل پلاستیک داشته باشد. این ویژگی در خطوطی که در معرض تغییرات دما و انبساط حرارتی قرار دارند، اهمیت بیشتری پیدا می کند و به لوله کمک می کند تغییرات ابعادی و تنش های ناشی از آن را بهتر تحمل کند.

چگالی

برای تیم های مهندسی سازه که طراحی ساپورت ها و پایپ رک ها را بر عهده دارند، محاسبه بارهای مرده یکی از بخش های مهم طراحی است. چگالی فولاد کربنی مورد استفاده در این مقاطع، حدود ۷.۸۵ گرم بر سانتی متر مکعب یا ۷۸۵۰ کیلوگرم بر متر مکعب در نظر گرفته می شود. این مقدار در محاسبات وزن خطوط انتقال و تعیین بار واردشده به ساپورت ها، از جمله در حالت خالی و پر از سیال، مورد استفاده قرار می گیرد.

سخت کاری

کنترل سختی و ساختار متالورژیکی لوله A106 تا حد زیادی به روش تولید آن بستگی دارد. لوله هایی که به روش نورد گرم تولید می شوند، پس از شکل دهی به تدریج خنک می شوند و در شرایط مشخص تولید، معمولاً به عملیات حرارتی اضافی نیاز ندارند. در مقابل، لوله های تولیدشده به روش کشش سرد، برای کاهش تنش های داخلی و رسیدن به خواص مورد نظر، باید پس از آخرین مرحله کشش، تحت عملیات حرارتی (با حداقل دمای ۶۵۰ درجه سانتی گراد) قرار گیرند.

در کاربردهایی که لوله در معرض گاز ترش حاوی سولفید هیدروژن قرار می گیرد، کنترل سختی اهمیت بیشتری پیدا می کند. استانداردهایی مانند NACE MR0175 برای برخی شرایط کاری، محدودیت هایی برای سختی فولاد در نظر می گیرند تا احتمال ترک خوردگی تنشی سولفیدی (SSC) کاهش پیدا کند.

جدول وزن لوله A106

آگاهی از وزن این لوله فولادی برای برآورد هزینه حمل ونقل و تنظیم بودجه خرید اهمیت دارد. در استانداردهای پایپینگ، برای ضخامت دیواره این لوله ها تلرانس مشخصی در نظر گرفته شده است؛ به طوری که ضخامت واقعی دیواره نباید در هیچ نقطه ای بیش از ۱۲.۵ درصد کمتر از ضخامت اسمی تعیین شده برای رده لوله باشد.

وزن هر متر از لوله را می توان با استفاده از فرمول زیر محاسبه کرد:

W = 0.02466 × t × (D – t)

• W: وزن لوله بر حسب کیلوگرم بر متر
• t: ضخامت دیواره لوله بر حسب میلی متر
• D: قطر خارجی لوله بر حسب میلی متر

جدول زیر نیز وزن تقریبی شاخه های ۶ متری لوله فولادی A106 در برخی سایزهای متداول رده ۴۰ را نشان می دهد و می تواند برای برآورد اولیه وزن بار مورد استفاده قرار گیرد:

جوشکاری لوله فولادی A106

اجرای صحیح جوشکاری روی مقاطع فولاد کربنی، نقش مهمی در ایجاد یک سیستم پایپینگ یکپارچه و ایمن دارد. برای تنظیم دستورالعمل جوشکاری (WPS)، بررسی معادل کربن و محاسبه آن بر اساس فرمول های استاندارد، از جمله روش IIW (انستیتو بین المللی جوشکاری)، اهمیت زیادی دارد.

در صورتی که ضخامت دیواره کمتر از ۲۵ میلی متر باشد و مقدار معادل کربن در محدوده مطلوب، یعنی کمتر از ۰.۴۰ درصد، قرار داشته باشد، معمولاً می توان جوشکاری را بدون پیش گرمایش انجام داد. با افزایش ضخامت یا در شرایط محیطی سرد و مرطوب، ممکن است پیش گرمایش با دمای مناسب، معمولاً در محدوده ۱۰۰ تا ۱۵۰ درجه سانتی گراد، مورد نیاز باشد. پیش گرمایش با کاهش سرعت سرد شدن ناحیه جوش، احتمال تشکیل ساختارهای سخت و شکننده در منطقه متأثر از حرارت (HAZ) را کاهش می دهد و در نتیجه، خطر ترک خوردگی هیدروژنی کمتر می شود.

انواع لوله A106 فولادی

این لوله فولادی برای کاربردهای مختلف صنعتی در سه گرید A، B و C تولید می شود. این گریدها از نظر ترکیب شیمیایی و خواص مکانیکی تفاوت دارند و انتخاب هر کدام به شرایط کاری و الزامات پروژه بستگی دارد.

• Grade A: این گرید با حداکثر ۰.۲۵ درصد کربن، انعطاف پذیری مناسبی دارد و برای سیستم هایی با فشار متوسط و کاربردهایی که به خم کاری سرد نیاز دارند، مورد استفاده قرار می گیرد.
• Grade B: با حداکثر ۰.۳۰ درصد کربن، پرکاربردترین گرید در استاندارد A106 است و ترکیب مناسبی از استحکام، مقاومت در برابر فشار و قابلیت جوشکاری دارد. لوله A106 گرید B در بسیاری از خطوط فرآیندی و کاربردهای صنعتی استفاده می شود.
• Grade C: این گرید با حداکثر ۰.۳۵ درصد کربن، بالاترین استحکام مکانیکی را در میان سه گرید دارد و برای کاربردهایی که به استحکام بیشتری نیاز دارند، از جمله برخی تجهیزات بخار و بخش هایی از بویلرها، استفاده می شود.

استانداردهای تولید لوله A106

مبانی طراحی، تولید و کنترل کیفیت این لوله های فولادی بر اساس چند استاندارد بین المللی تعیین می شود که هرکدام بخشی از الزامات این محصول را پوشش می دهند:

• ASTM A106: استاندارد اصلی لوله های فولاد کربنی بدون درز برای سرویس های دما بالا است و الزامات مربوط به ترکیب شیمیایی، خواص مکانیکی، فرآیند تولید و آزمون های کنترل کیفیت را مشخص می کند.
• ASME SA106: استاندارد مربوط به لوله های فولاد کربنی بدون درز برای کاربردهای دما بالا و تحت فشار است و در پروژه هایی که الزامات ASME برای بویلرها، مخازن تحت فشار و تجهیزات مشابه وجود دارد، مورد استفاده قرار می گیرد.
• ASME B36.10M: الزامات ابعادی لوله های فولادی را مشخص می کند. قطر خارجی و ضخامت دیواره لوله بر اساس رده های مختلف در این استاندارد تعیین می شود.
• آزمون های کنترل کیفیت: لوله های A106 باید تحت آزمون های مشخص شده در استاندارد قرار گیرند. این آزمون ها می توانند شامل کشش، خمش، مسطح سازی و تست هیدرواستاتیک باشند. در پروژه هایی با الزامات فنی بالاتر نیز ممکن است روش های آزمون غیرمخرب (NDE)، مانند اولتراسونیک (UT)، طبق مشخصات پروژه مورد استفاده قرار گیرند.

کاربرد لوله A106 فولادی

این لوله به دلیل ساختار بدون درز و قابلیت استفاده در دما و فشار بالا، در بخش های مختلف صنایع فرآیندی به کار می رود. مهم ترین کاربردهای آن عبارت اند از:

• انتقال آب: استفاده در خطوط انتقال آب صنعتی و سیستم های فرآیندی که لوله باید فشار و دمای کاری مشخصی را تحمل کند.
• انتقال بخار فوق داغ: به کارگیری در خطوط بخار و بخش هایی از نیروگاه ها و واحدهای صنعتی که با دمای بالا سروکار دارند.
• انتقال میعانات گازی: استفاده در خطوط مرتبط با جمع آوری و انتقال میعانات در واحدهای پالایشی و فرآیندی.
• انتقال هیدروکربن ها: کاربرد در خطوط انتقال نفت و گاز و سایر سیالات هیدروکربنی در شرایط دمایی و فشاری مشخص.
• پالایشگاه ها: استفاده در خطوط فرآیندی و انتقال سیالات داغ در بخش های مختلف پالایشگاه.
• نیروگاه های سیکل ترکیبی: به کارگیری در برخی خطوط بخار، آب و سیالات فرآیندی که تحت فشار و دمای بالا قرار دارند.

این لوله ها برای کاربردهای دما بالا طراحی شده اند، اما محدوده مجاز استفاده از آن ها به دما، فشار، ضخامت و الزامات طراحی پروژه بستگی دارد. در دماهای بالاتر، بسته به شرایط کاری و الزامات پروژه، معمولاً از فولادهای آلیاژی مانند فولادهای کروم-مولیبدن استفاده می شود.

قیمت لوله A106

قیمت این لوله ها به عوامل مختلفی مانند ابعاد، ضخامت، وزن، کارخانه سازنده، مدارک کیفی و شرایط بازار بستگی دارد. مهم ترین عوامل مؤثر بر قیمت عبارت اند از:

• سایز و ضخامت لوله: با افزایش قطر و ضخامت دیواره، مقدار فولاد مصرفی و وزن هر شاخه بیشتر می شود و در نتیجه قیمت لوله نیز افزایش پیدا می کند.
• گرید لوله: لوله A106 در گریدهای A، B و C تولید می شود و تفاوت در ترکیب شیمیایی و خواص مکانیکی این گریدها می تواند بر قیمت آن ها تأثیر بگذارد.
• کارخانه سازنده و کشور تولیدکننده: کیفیت تولید، سابقه کارخانه و شرایط تأمین می تواند باعث تفاوت قیمت بین محصولات تولیدکنندگان مختلف شود.
• مدارک و بازرسی های کیفی: ارائه گواهی متریال و مدارک بازرسی مانند EN 10204 3.1 یا انجام بازرسی های تکمیلی، بسته به الزامات پروژه، می تواند بر قیمت نهایی تأثیر بگذارد.
• شرایط بازار: نرخ ارز، قیمت جهانی فولاد، میزان عرضه و تقاضا و هزینه های واردات از عواملی هستند که می توانند قیمت لوله A106 را تغییر دهند.

قیمت این لوله بر اساس سایز، ضخامت، گرید، برند و شرایط روز بازار تغییر می کند. قیمت های به روز لوله A106 را می توانید در جدول ابتدای صفحه مشاهده کنید.

خرید لوله a106

تأمین لوله برای شبکه های تحت فشار، به بررسی دقیق مشخصات فنی و انتخاب تأمین کننده مناسب نیاز دارد. ما در دمیرآل، به عنوان مرکز فروش لوله A106، این محصول را در ابعاد و گریدهای مختلف تأمین می کنیم. همچنین هنگام خرید، مدارک مربوط به مشخصات فنی و اصالت کالا را ارائه می دهیم تا بتوانید محصول را با الزامات پروژه خود تطبیق دهید.

برند های موجود لوله a106 در دمیرآل

ما در دمیرآل، لوله A106 را متناسب با مشخصات فنی و نیاز پروژه تأمین می کنیم. در حال حاضر، لوله A106 برند چین در مجموعه ما قابل تأمین است و خریداران می توانند بر اساس سایز، ضخامت و رده موردنیاز، مشخصات محصول را بررسی و برای خرید اقدام کنند.

نحوه ثبت سفارش

برای ثبت سفارش، از فرم موجود در بالای همین صفحه استفاده کنید:

• انتخاب ابعاد: ضخامت، قطر و طول مورد نیاز را مشخص کنید.
• محاسبه وزن و قیمت: سیستم به صورت خودکار وزن و قیمت لوله را بر اساس ابعاد انتخابی محاسبه می کند.
• انتخاب تأمین کننده: می توانید از میان برندها و تأمین کنندگان موجود، مناسب ترین گزینه را بر اساس قیمت و موجودی انتخاب کنید.
• تأیید نهایی: پس از صدور پیش فاکتور رسمی، سفارش شما برای ارسال نهایی آماده شده و معمولاً طی 3 روز کاری ارسال می شود.

روش های پرداخت در دمیرآل

برای خرید از دمیرآل، دو روش پرداخت در نظر گرفته ایم:

• پرداخت مدت دار با چک: برای مشتریانی که شرایط خرید اعتباری را دارند، امکان تسویه با چک فراهم است.
• پرداخت آنلاین: می توانید مبلغ سفارش را از طریق درگاه بانکی سایت پرداخت و سفارش خود را ثبت کنید.
